Produktbeschreibung

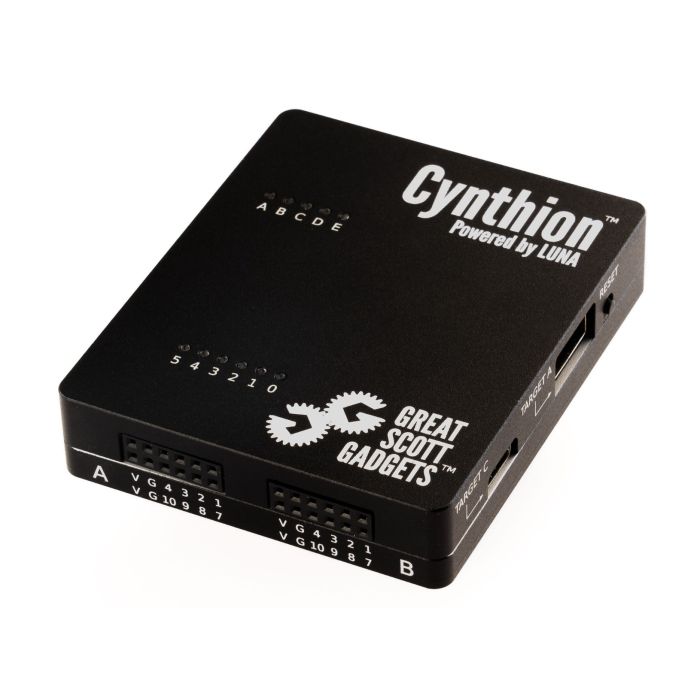

Cynthion ist ein Kompakt-Tool zum Bauen, Testen, Überwachen und Experimentieren mit USB-Geräten. Die digitale Hardware von Cynthion basiert auf einer einzigartigen FPGA-basierten Architektur und kann vollständig an die jeweilige Anwendung angepasst werden. Dadurch kann es als kompromissloser High-Speed-USB-Protokollanalysator, als USB-Forschungs-Multitool oder als USB-Entwicklungsplattform dienen.
Cynthion ist ein USB-Protokollanalysator, der den Datenverkehr zwischen einem Host und einem beliebigen USB-Gerät mit Low-, Full- oder High-Speed („USB 2.0“) aufzeichnen und analysieren kann. Er arbeitet nahtlos mit der Open-Source-Analysesoftware Packetry zusammen.
Packetry ist eine schnelle, intuitive Anwendung zur Analyse des USB 2.0-Protokolls, die mit Cynthion verwendet werden kann oder mit der man bereits aufgezeichnete USB-Datenverkehr untersuchen kann. Packetry wurde von Grund auf für die Herausforderungen der USB-Analyse entwickelt und ermöglicht die Live-Erfassung und visuelle Darstellung von Physical-Layer-Paketdaten für USB mit High Speed (480 Mbps), Full Speed (12 Mbps) und Low Speed (1,5 Mbps).
Weitere Informationen finden Sie auf der Website von Great Scott Gadgets und Crowd Supply.
Technical Specifications
yosys+nextpnr open-source FPGA flow- Two USB Type-C connectors for device-mode communication (left side)
- One USB Type-C connector for host-mode communication, device-mode communication, or USB analysis (right-side)
- One USB Type-A connector for host-mode communication or USB analysis (right-side, shared with Type-C connector)
- A complete, user-programmable JTAG controller capable of configuring the FPGA and communicating via JTAG with user designs
- A built-in USB-to-serial communications bridge for FPGA debug I/O
- A variety of simple, built-in debug mechanisms, including utilities that allow you to create simple, PC-accessible register interfaces
